Kit ByPass 32/38mm

Kit ByPass 32/38mm

PC-BYPASS-32
€ 58,00
Inclusief belasting

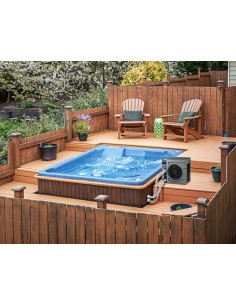

Le kit est prévu pour le raccordement d'une pompe à chaleur, entre autre la Poolex Nano à une piscine hors-sol, pour des tuyaux Ø 32 ou 38 mm.

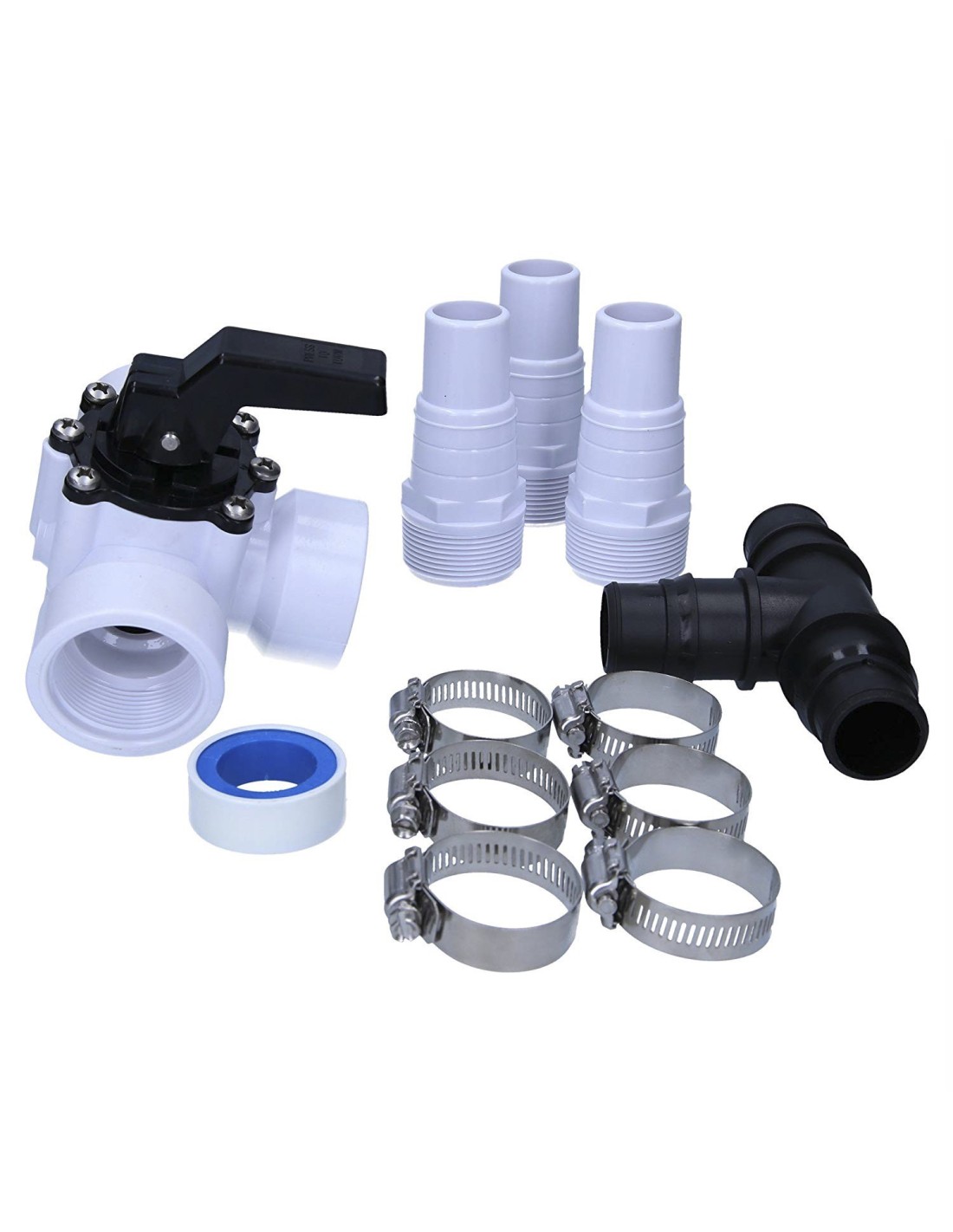

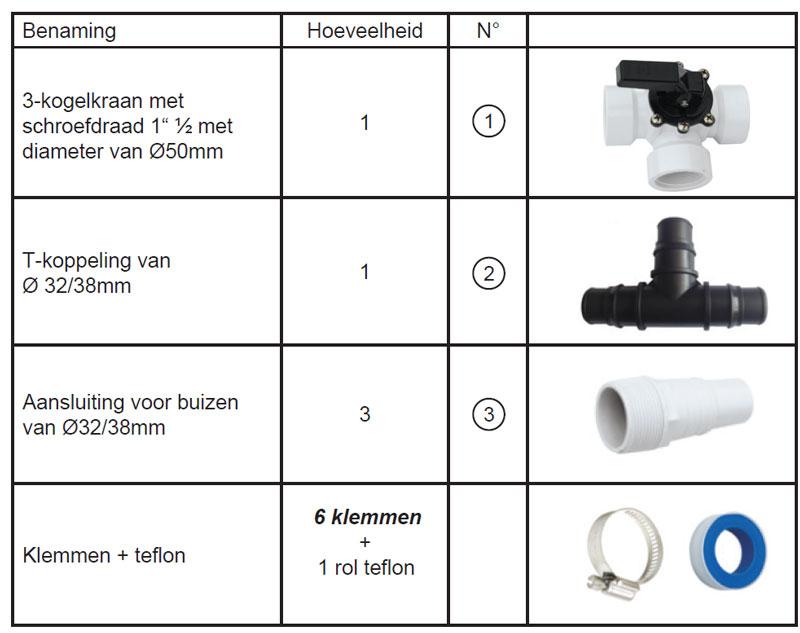

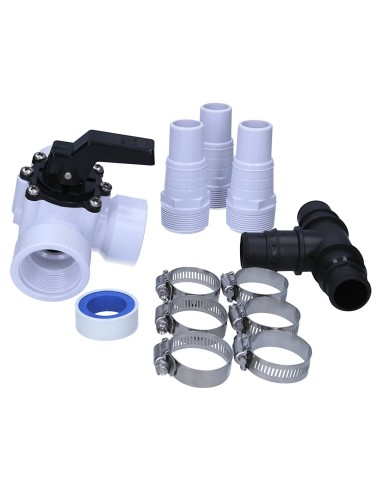

le kit comprend : 1 Té Ø 32/38 mm, 3 adaptateurs Ø 32/38 mm, 1 vanne 3 voies Ø 50 mm, 1 rouleau de téflon, 6 colliers de serrage inox.

Kit by pass_1.png

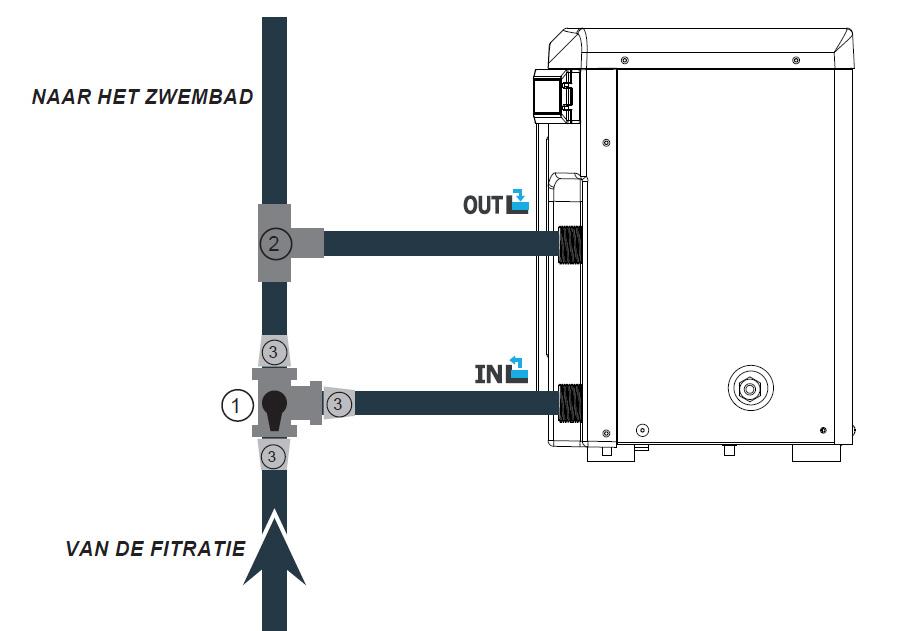

Principe d'installation

Kit by pass_2.png


Principe de fonctionnement :

Nota : les tuyaux souples Ø38mm ne sont pas fournis avec le kit By-pass.

Pour installer votre pompe à chaleur, il est indispensable de créer un «by-pass» sur votre installation. Il s’agit d’une dérivation sur votre canalisation de filtration. Le kit by-pass permet de faire passer l’eau par votre pompe à chaleur et d’adapter le débit d’écoulement à travers cette dernière.


Montage kit By-pass sur tuyauterie souple Ø38mm :

Nota : Lors de l’assemblage, veiller à installer la vanne dans le bon sens Assembler les éléments selon le plan ci-dessous :

Kit by pass_3.png
Kit by pass_4.png

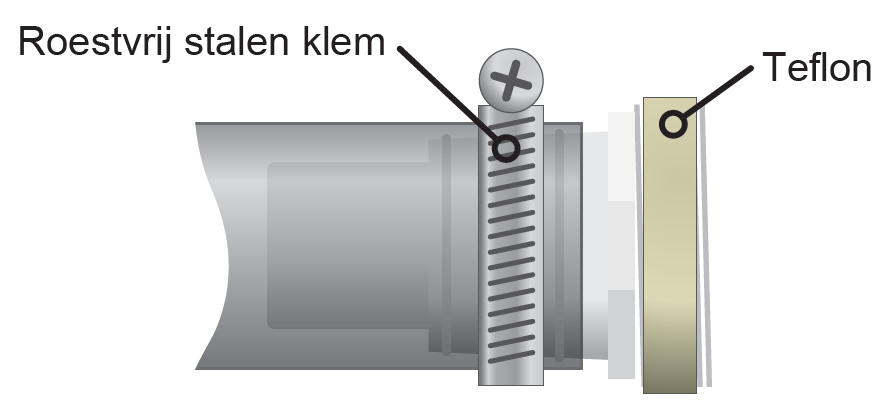

  • Utiliser le téflon sur les raccords filetés et visser les adaptateurs Ø32/38mm à la vanne 3 voies.
  • Servez-vous des colliers inox fournis afin de serrer les tuyaux souples sur les adaptateurs.
Kit by pass_5.png

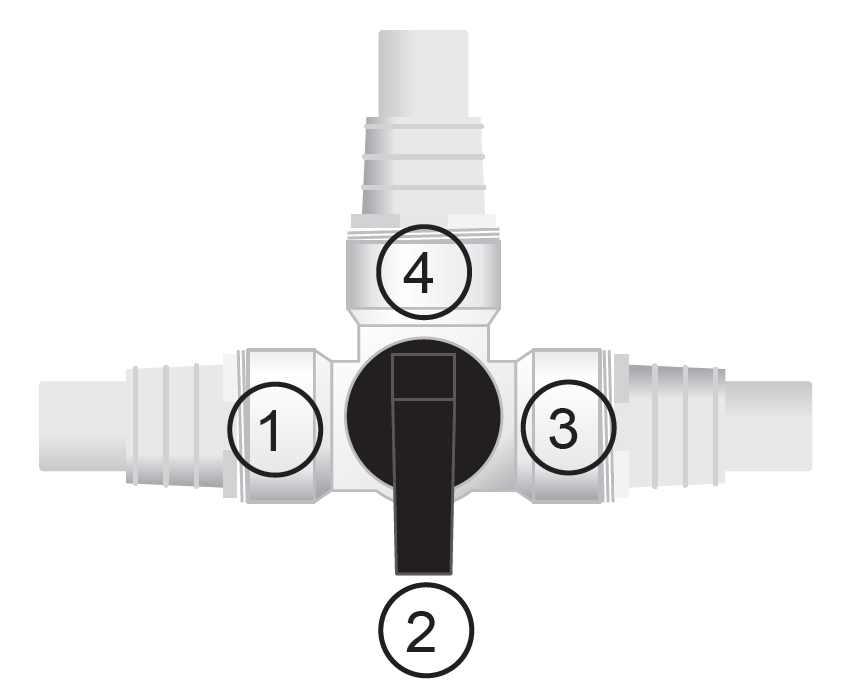

Fonctionnement de la vanne 3 voies :

  • Appuyer sur la poignée et mettre le cran à l’avant de la vanne sur le chiffre correspondant à la fonction voulue. (Voir ci-dessus)
  • Position n° 1 : Tout le débit venant de la filtration passe dans le chauffage puis retourne dans la piscine.
  • Position n° 2 : Le débit peut passer dans le chauffage et directement vers la piscine. Dans les faits, le flux d’eau passera majoritairement par le chemin lui opposant le moins de résistance donc directement vers la piscine. Le débit résiduel passant dans le chauffage est limité.
  • Position n° 3 : Le débit d’eau est totalement bloqué. Plus rien ne passe dans le chauffage et vers la piscine.
    ATTENTION : Dans cette position, ne pas faire fonctionner la pompe qui serait endommagée par le fait qu’elle ne peut refouler.
  • Position n° 4 : Tout le débit venant de la filtration va directement vers la piscine sans passer dans le chauffage.
Kit by pass_6.png
