Le local technique est l'endroit le plus humide et le plus corrosif d'une piscine : c'est pourtant là que se joue la protection électrique de la pompe et de l'éclairage. Cette page réunit les coffrets de filtration, coffrets connectés et modules avec transformateur intégré. Vous y verrez comment choisir le calibre adapté à votre matériel et ce qui fait vieillir prématurément un coffret.
Ce que contient réellement un coffret de filtration

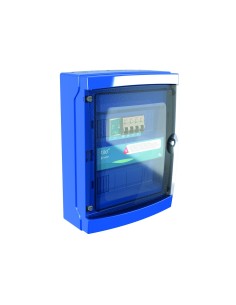

Un coffret de piscine regroupe dans un seul boîtier ce qu'il faudrait autrement câbler pièce par pièce dans un tableau divisionnaire. On y trouve un interrupteur différentiel 30 mA, obligatoire sur tout circuit de bassin, un disjoncteur ou un relais calibré pour le moteur de la pompe, une horloge de programmation qui commande les plages de filtration, et souvent un transformateur de sécurité délivrant du 12 V pour les projecteurs immergés. Les modèles connectés ajoutent un pilotage à distance et le relevé de la température, utile pour ajuster la durée de filtration au fil de la saison plutôt que de la laisser fixe. Ce sont ces fonctions combinées qui justifient le coffret : elles évitent les erreurs de câblage et centralisent les coupures d'urgence.
Dimensionner le calibre selon la pompe et l'éclairage
Deux valeurs commandent le choix : l'intensité absorbée par la pompe, indiquée sur sa plaque signalétique, et la puissance totale des projecteurs raccordés au transformateur. Un coffret dont la plage d'intensité est trop large protège mal le moteur ; trop étroite, il déclenche au démarrage.
| Équipement | Repère à relever | Plage courante | Conséquence d'une erreur |
|---|
| Pompe de filtration monophasée | Intensité nominale en ampères | 4 à 10 A | Déclenchements ou moteur non protégé |
| Projecteurs 12 V | Puissance cumulée en watts | 100 à 300 W | Transformateur en surcharge |
| Pompe à chaleur | Disjoncteur dédié | 16 A et plus | Coupure du circuit filtration |
| Électrolyseur ou régulation | Prise asservie | Faible consommation | Production hors plage de filtration |
Vérifiez la valeur exacte sur la plaque de votre pompe de filtration avant de commander : deux modèles de même puissance nominale n'absorbent pas forcément la même intensité. Pour un éclairage seul, sans gestion de filtration, un coffret d'alimentation simple suffit.
Humidité, condensation et durée de vie du matériel
- Ventilez le local : une grille basse et une grille haute évitent la condensation permanente sur les contacts.
- Montez le coffret en hauteur, à l'écart des projections de contre-lavage et au-dessus du niveau d'une éventuelle inondation.
- Refermez toujours les presse-étoupes : un passage de câble laissé ouvert aspire l'air humide dans le boîtier.
- Contrôlez le différentiel une fois par saison avec le bouton test, seul moyen de vérifier qu'il fonctionne encore.
- Resserrez les bornes après le premier hiver : les cycles de dilatation desserrent les connexions et créent des points chauds.
Un coffret protégé de la sorte tient largement la durée de vie de deux pompes successives. À l'inverse, un boîtier posé au sol dans un local non ventilé montre des traces de corrosion dès la deuxième saison, et c'est en général le contacteur qui lâche en premier. Le reste des composants du circuit se trouve dans la rubrique électricité de piscine. Le coffret doit rester cohérent avec le dimensionnement de la filtration, puisque c'est lui qui commande les plages de fonctionnement et donc le renouvellement complet du volume, obtenu en quatre à six heures sur une installation correctement calculée.
Questions sur le raccordement électrique d'une piscine
Un coffret de piscine est-il obligatoire ?
Ce n'est pas le coffret en lui-même qui est imposé, mais la protection différentielle 30 mA et la mise à la terre de tous les équipements du bassin. Le coffret reste la façon la plus simple et la plus sûre de réunir ces protections avec l'horloge et le transformateur, dans un boîtier prévu pour un environnement humide.
Peut-on brancher une pompe à chaleur sur le coffret de filtration ?
Seulement si le coffret prévoit une ligne dédiée avec son propre disjoncteur, comme sur les modèles intégrant une protection de 16 A. Une pompe à chaleur appelle un courant important au démarrage et doit disposer de son propre circuit. La brancher sur la sortie destinée à la pompe de filtration ferait disjoncter l'ensemble.
Comment régler l'horloge de filtration ?
Prenez comme base la température de l'eau divisée par deux, exprimée en heures : environ six heures à vingt-quatre degrés. Répartissez ce temps en deux ou trois plages, dont une couvrant les heures les plus chaudes de la journée. Ajustez ensuite selon la fréquentation du bassin et la clarté de l'eau.
