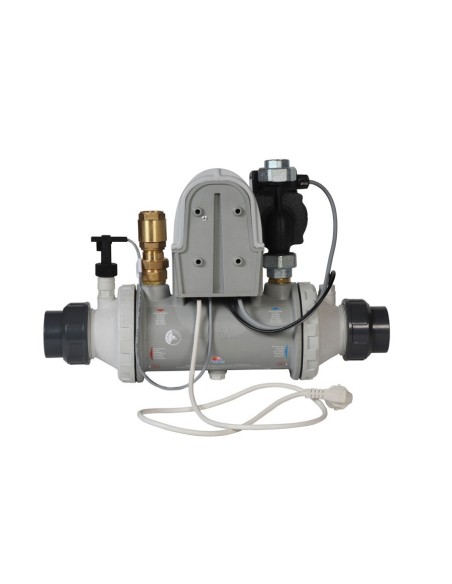

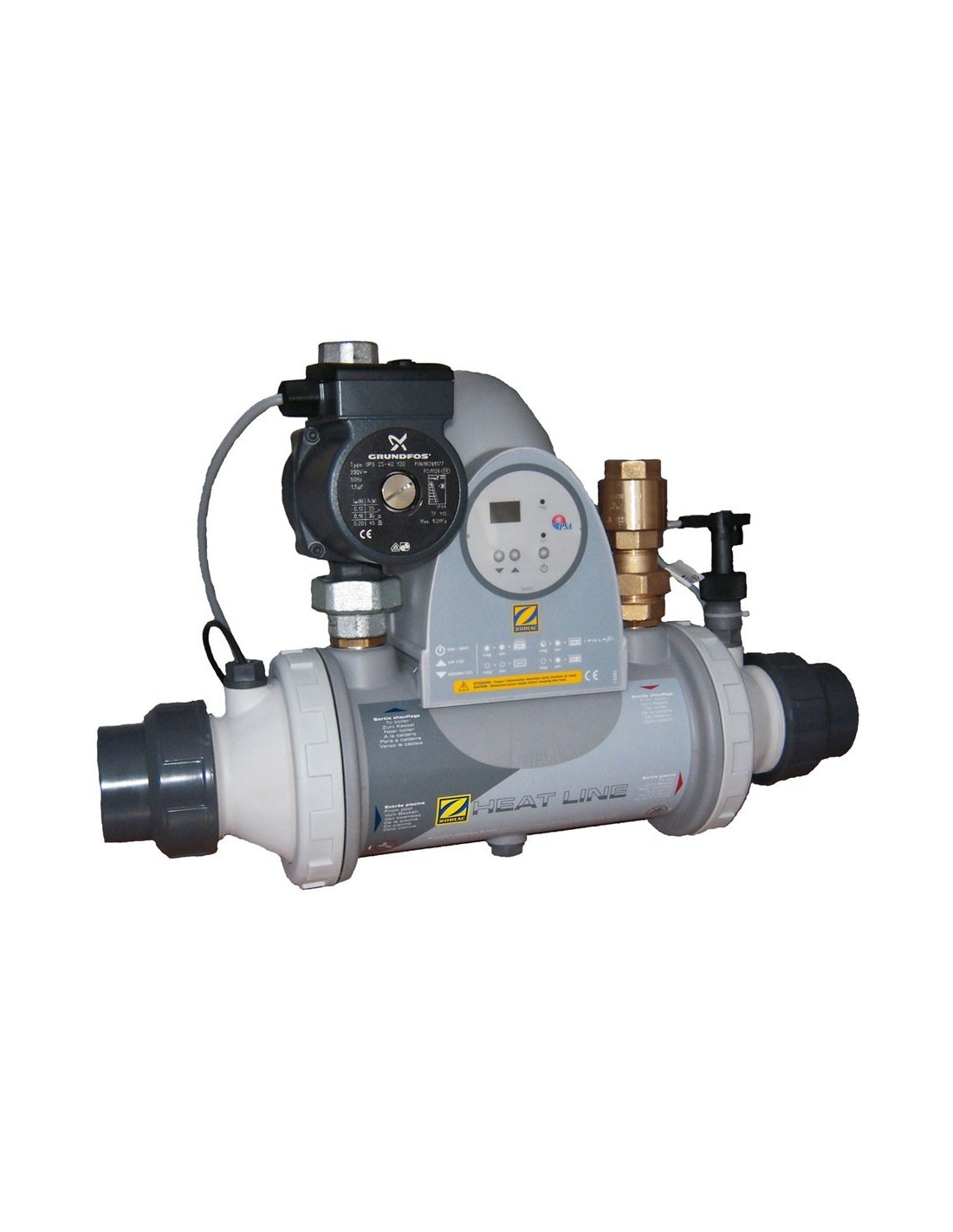

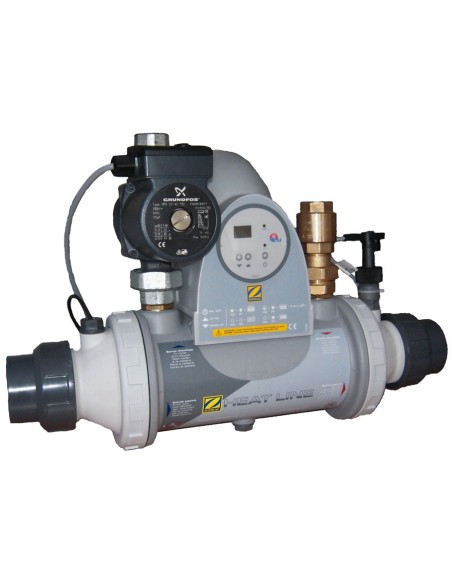

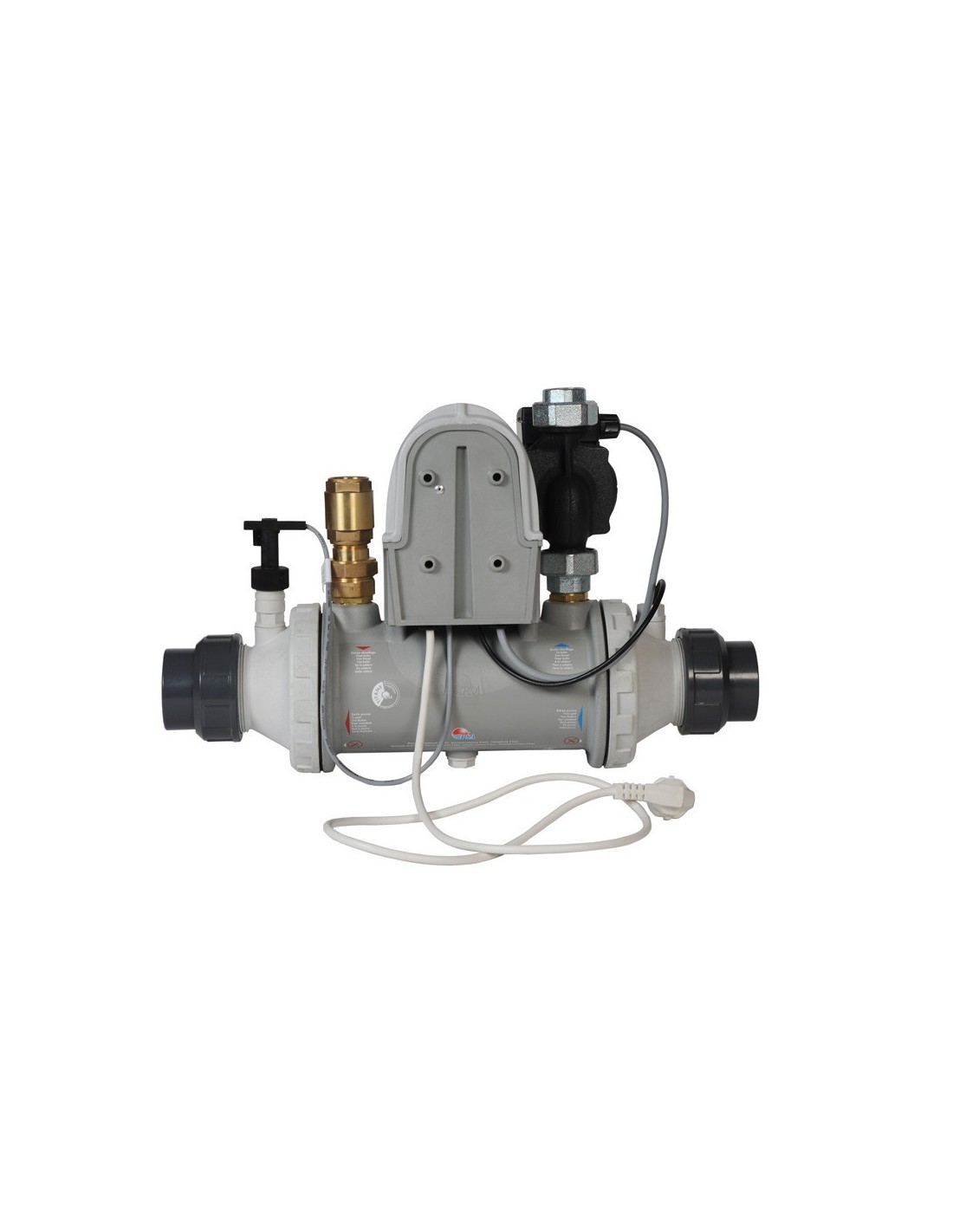

Échangeur de chaleur multitubulaire avec circulateur pour piscine intérieure ou extérieure jusqu'à 120 m³.

  • Compatible avec tous types de chauffage domestique (pompe à chaleur, chaudière, géothermie, solaire)
  • Modulable selon l'installation
  • Régulation digitale
  • Garantie 2 ans
W49KT40
Rupture de stock
1 480,00 €
TTC

En achetant ce produit vous pouvez obtenir 1480 point points. Votre panier vous rapportera 1480 points qui peuvent être converti en un bon de réduction de 59,20 €.

Une question, vous ne trouvez pas ce que vous cherchez, vous avez trouvé moins cher ailleurs ?
N'hésitez pas à nous contacter





Descriptions de l'échangeur Zodiac Heat Line Plus

  • Enveloppe en Noryl/Polyamide injecté
  • Tubes en TITANE
  • Circulateur basse consommation classe A
  • Clapet anti retour
  • Interface réversible (pour une entrée d'eau de piscine par la droite ou par la gauche)
  • Interrupteur de débit
  • Coffret électrique précâblé avec prise de courant 230 V
  • Régulation digital

Dimensions de l'échangeur Zodiac Heat Line Plus



Installation

  • Dans le local technique, à proximité de la chaudière et à la sortie de la filtration sans by-pass. Position horizontale en ligne sur la tuyauterie. Alimentation primaire depuis le haut.
  • Alimentation électrique en mono 230 V
  • Possibilité d’inverser le sens de circulation du circuit primaire et secondaire en retournant l’échangeur.
  • Cas particuliers : échangeur alimenté depuis des panneaux solaires.
  • Il faut dimensionner l’échangeur en fonction des besoins en chauffage de la piscine, des caractéristiques des échangeurs avec primaire à 45°C ou 60°C (voir tableau caractéristiques) et de la puissance restituée par les panneaux solaires. Dans tous les cas, il faut alimenter l’échangeur depuis un ballon solaire situé entre les panneaux et l’échangeur.
  • Les échangeurs Heat Line ne sont pas compatibles avec un montage direct depuis les panneaux solaires.
  • Attention : température source primaire maxi = 90°C. Pression maxi = 2 bars. Échangeur monté avec chaudière murale existante ou avec chaudière dont la régulation est incorporée à l’intérieur de la chaudière.




Caractéristiques techniques

Volume maximum (m³)** 120
Puissance avec primaire à 90 °C (kW) 40
Puissance avec primaire à 60 °C (kW) 17
Puissance avec primaire à 45 °C (kW) 8
Pression maxi (circuit piscine) 2 bar
Température maxi admissible 90 °C
Raccordements
PRIMAIRE chauffage (modèle nu) Ø26/34 F / Ø26/34 M
SECONDAIRE piscine PVC Ø63 ou 50
Débits (m³/h)
PRIMAIRE chauffage 1.7
SECONDAIRE piscine 15
Pertes de charge (mCE)
PRIMAIRE chauffage 200
SECONDAIRE piscine 800

** Bassin de plein-air privé, climat tempéré, avec couverture isotherme et primaire à 90 °C, du 15 mai au 15 septembre
